カウンター付き本棚 組み立て方法

「Shelf カウンター付き本棚」の組み立て方を「縦7コマ×横5コマ(SLF-AR-1800-2400-EX-COUNTER)」を事例に説明いたします。

  • 組み立てにかかる時間は大人2人でおおよそ30~60分程度です。
  • 床で組み立ててから立ち上げますので、ある程度の組み立てスペースが必要です。

(注)この組み立て手順には壁に対しての転倒防止処置は入っていません。

動画でも組み立て方法をご覧いただけます。

STEP 1

カウンター付き本棚 組み立て方法
カウンター付き本棚 組み立て方法

開梱した状態の部材です。

部材および付属品の確認をします。

各タイプごとにお届けする部材および付属品は異なります。商品詳細ページにてご確認ください。

部材の名称
(1) カウンター脚板
(2) 台座
※別売りオプション(本体には含まれません)
(3) ブレース板
(4) カウンター天板
(5) 本棚側板
(6) 本棚縦板
(7) 本棚横板

STEP 2

カウンター付き本棚 組み立て方法

直径約5mmの孔があいている縦板が1枚あります。この縦板の位置がカウンター中央の脚板の位置になります。

中央の脚の位置は2通りあります。組み立てる前にどちらにするかを決定してください。

ここでは「縦7コマ×横5コマ(SLF-AR-1800-2400-EX-COUNTER)のカウンター脚板取付位置」の右側の図の位置に脚を持ってくる手順で進めます。

STEP 3

カウンター付き本棚 組み立て方法

横板と側板を側板の溝に合せて位置決めをします。

STEP 4

カウンター付き本棚 組み立て方法

付属の六角ボルトにワッシャーを通して準備をします。

STEP 5

カウンター付き本棚 組み立て方法

六角ボルトを側板の貫通孔に嵌め込み付属の六角レンチで回して固定します。

STEP 6

カウンター付き本棚 組み立て方法

この順番で片側の側板に対して横板をすべて取り付けます。

STEP 7

カウンター付き本棚 組み立て方法

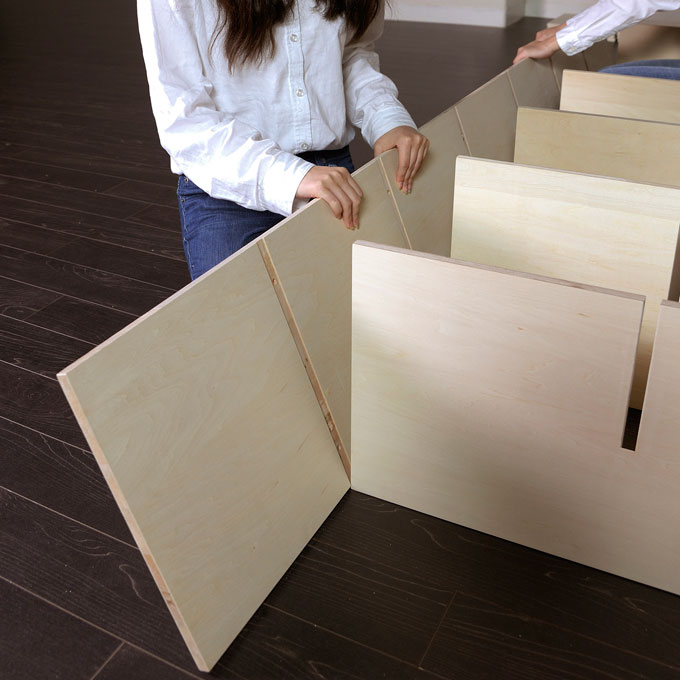

反対側の側板をあてがいます。

STEP 8

カウンター付き本棚 組み立て方法

側板のそれぞれの溝に横板をあてがいます。

STEP 9

カウンター付き本棚 組み立て方法

六角ボルトを通します。

STEP 10

カウンター付き本棚 組み立て方法

付属の六角レンチで回します。

STEP 11

カウンター付き本棚 組み立て方法

すべての横板を固定したら順に縦板を嵌め込んでいきます。

STEP 12

カウンター付き本棚 組み立て方法

その際に[STEP 2]で示した孔があいている縦板を所定の位置にくるようにします。

STEP 13

カウンター付き本棚 組み立て方法

このケースでは伏せた状態で右から3列目にセットしました。

ここれを立ち上げると正面から見て3列目に中央のカウンター脚板がある形になります。

STEP 14

カウンター付き本棚 組み立て方法

すべての縦板を嵌め込んだ様子です。

STEP 15

カウンター付き本棚 組み立て方法

組みあがった状態の本棚を壁に対して立ち上げます。

STEP 16

カウンター付き本棚 組み立て方法

立ち上げた本棚部分とこれから取り付けるカウンター天板およびそのカウンター脚板を床面に並べた様子です。

STEP 17

カウンター付き本棚 組み立て方法

カウンター天板を裏返した状態で、受けシャフトをナットが埋め込まれている箇所にねじ込みます。

STEP 18

カウンター付き本棚 組み立て方法

裏返したカウンター天板の所定の箇所にシャフトが差し込まれた様子です。

このときに中央のカウンター脚板はこの写真の状態で右側にくるようにします。

STEP 19

カウンター付き本棚 組み立て方法

カウンター脚板を差し込んだ様子です。

締め付け円盤が手前にあります。

STEP 20

カウンター付き本棚 組み立て方法

締め付け円盤をマイナスドライバーを使って時計回りに廻して固定します。

STEP 21

カウンター付き本棚 組み立て方法

カウンター脚板が取り付いた様子です。

STEP 22

カウンター付き本棚 組み立て方法

反対側のカウンター脚板も同様の手順で取り付けます。

STEP 23

カウンター付き本棚 組み立て方法

すべてののカウンター脚板をつけた状態で、写真のように裏返していたカウンター天板をカウンター脚板ごとひっくり返します。

本棚の嵌合部分にカウンター天板を嵌めこむようにセットします。

STEP 24

カウンター付き本棚 組み立て方法

この段階で、本棚側のダボ孔の位置とこれから嵌めこむカウンター天板+カウンター脚板のセットの位置が合っていることを再度ご確認ください。

[STEP 2]で示した通り中央の脚の位置は2通りあります。ここでは「縦7コマ×横5コマ(SLF-AR-1800-2400-EX-COUNTER)のカウンター脚板取付位置」の右側の図の位置に脚を持ってくる手順で進めます。

STEP 25

カウンター付き本棚 組み立て方法

ダボ孔を拡大した様子です。

STEP 26

カウンター付き本棚 組み立て方法

ダボ孔に木製ダボを差し込みます。

STEP 27

カウンター付き本棚 組み立て方法

木製ダボを差し込んだ様子です。

STEP 28

カウンター付き本棚 組み立て方法

本棚とカウンター部分を合体させた様子です。

STEP 29

カウンター付き本棚 組み立て方法

締め付け円盤の部分に蓋をします。

STEP 30

カウンター付き本棚 組み立て方法

蓋をした様子です。

STEP 31

カウンター付き本棚 組み立て方法

カウンター天板と本棚側板を固定します。

側板の孔から横材を固定したときと同じ方法で孔を通してボルトで締め付けます。

STEP 32

カウンター付き本棚 組み立て方法

本棚部分の所定箇所にブレースを挿入して完成です。

STEP 33

カウンター付き本棚 組み立て方法

台座(別売りオプション)が必要な場合は台座を挿入します。
